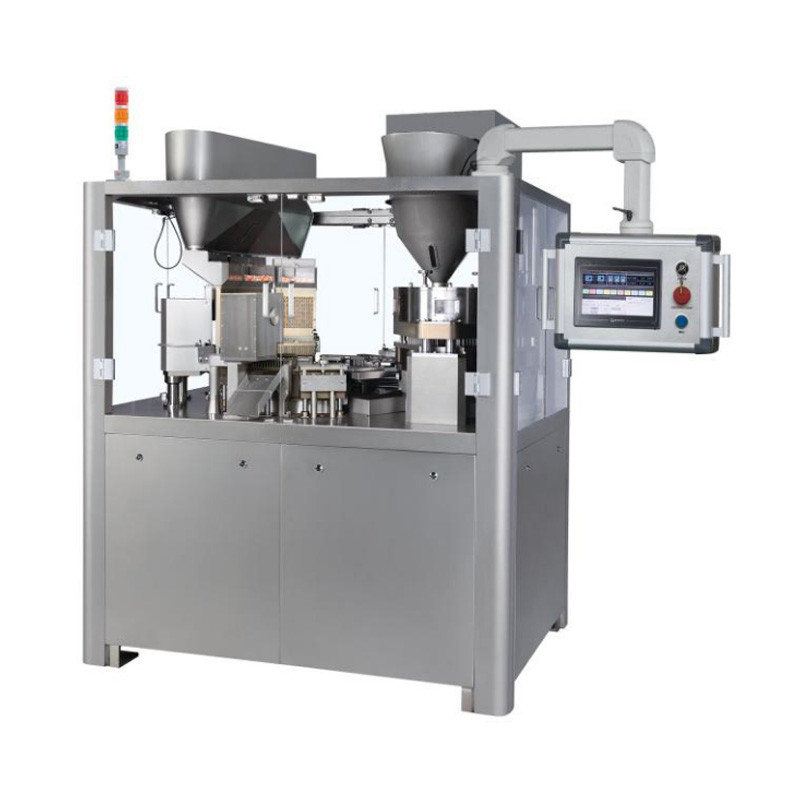

Máquina de encapsulamento automático de cápsulas de alta produção

Máquina de encapsulamento automático de cápsulas de alta produção

Descrição do produto de enchimento de cápsulas

Nossa máquina de enchimento de cápsulas é usada para encapsular o produto (powder e pellets) em cápsulas de gelatina.As cápsulas entram inicialmente no carregador sem orientação.A partir do carregador, as cápsulas entram no bloco de triagem onde estão adequadamente orientadas (extremidade menor na parte inferior).A parte inferior da cápsula está cheia.A parte superior da cápsula é inspeccionada para assegurar que a cápsula está separada.Um alfinete irá deslocar a cápsula e o vácuo irá removê-la do sistema.A cápsula final é descarregada para um para-choque e a estação é limpa com uma explosão de ar.

O preenchimento de cápsulas pode ser utilizado em todas as marcas de cápsulas (00#?? 5# e cápsula de segurança A?? E). As cápsulas não separadas ou incorrectamente inseridas serão automaticamente rejeitadas.O peso de enchimento da cápsula pode ser ajustado alterando os discos de dosagem.No final de uma corrida, apenas uma pequena quantidade de produto permanecerá na tolha.

Parâmetros técnicos da máquina de fabricação de cápsulas

Características da máquina de enchimento de cápsulas

1Máquina fornecida com HMI, controlador PLC, pronta para ligação à rede de computadores de gestão automática.
2Monitorização online do estado de funcionamento, exibição de diagnóstico de falhas.
3Alarme de alimentação de cápsula vazia, parada automática na alimentação de pó.
4A mesa giratória totalmente fechada evita a contaminação e é fácil de limpar.
5- estrutura de enchimento especialmente concebida para uma fácil limpeza.
6Os componentes de alta qualidade do sistema de condução proporcionam uma elevada precisão.
7Homogeneizador de pó (patente chinesa) dentro da câmara de pó, assegura a distribuição uniforme do pó de enchimento, mesmo com mau fluxo de pó.
80,85% do pó perdido na secção de enchimento pode ser recuperado por um coletor de pó (patente chinesa), permitindo a sua reutilização.
9A estrutura de enchimento é facilmente levantada (patente chinesa), o que permite uma limpeza fácil.
10.Cama de ranhuras de dois lados (patente chinesa), garante um enchimento constante e dura muito mais tempo.
11. Máquina construída para cumprir as directivas comunitárias em matéria de segurança (marcação CE), ou seja:
12.-Directiva Máquina 98/37/CE
13- Directiva 73/23/CEE relativa à baixa tensão, com a redacção que lhe foi dada pelo Regulamento (CEE) n.° 93/68/CEE

Princípio de funcionamento da máquina de enchimento de cápsulas

O princípio de funcionamento da máquina automática de enchimento de cápsulas divide- se em duas partes, que são o movimento da cápsula e o enchimento do medicamento:


1Movimento da cápsula
Durante o processo de enchimento da máquina de enchimento de cápsulas intermitentes, o movimento da cápsula depende da caixa de indexação para rotação intermitente e descontínua.O volume de enchimento da cápsula é determinado principalmente pelo volume do

A cápsula oculta está na abóbada da cápsula, a placa principal move-se para cima e para baixo, a cápsula entra na ranhura do guia da cápsula pela sua própria gravidade,e então o garfo horizontal e o plugue vertical fazer a tampa da cápsula para cima e o

O corpo da cápsula e a tampa da cápsula são separados sob a ação do dispositivo e, em seguida, o módulo entra na estação de enchimento de pó.


2- Enchimento de droga.
O sensor no anel de retenção de pó controla a barra de alimentação de parafuso acima dele e o medicamento é continuamente adicionado para manter a altura do pó na posição constante do anel de retenção de pó.empurrar a coluna de droga para dentro do corpo da cápsulaDepois disso,

entra na rejeição da cápsula, bloqueio da cápsula, descarga da cápsula terminada, estação de limpeza do módulo por turnos, e depois entra em uma nova rodada do ciclo da estação, e o ciclo começa de novo e de novo.

Aplicação da máquina de enchimento de cápsulas

Diagrama de função:





Máquina completa com:

• Placa de mesa giratória com porta-cápsulas de 12 estações para processamento
• Dispositivo de enchimento e tamponamento de pó de 6 estações que assegura a máxima precisão de dosagem
• Sistema de orientação, colocação e separação da cápsula
• Bloqueio de colocação de cápsula que é conveniente para o ajuste da máquina
• Sistema de arranque/paragem automático de alimentação de pó com sensor
• Homogeneizador de pó no interior do dispositivo de alimentação
• Tesoura de pouso de pó para fácil substituição de peças de mudança de tamanho
• Parafuso de alimentação de pó que proporciona uma alimentação suave
• Alarme de alimentação da cápsula vazia
• Sistema de alarme/paragem automática de alimentação de pó
• Disco de dosagem que permite alterar a dose de enchimento e proporciona um desempenho mais estável
• O sistema de micro-ajuste de dosagem proporciona uma alta precisão
• Sistema de camadas com ranhuras de dois lados para um funcionamento mais estável
• Sistema de rejeição de cápsulas defeituoso
• Sistema de limpeza de buracos de matriz
• Sistema de expulsão de produto acabado.
• Quatro portas de protecção com vidro sintético que permitem ao operador ver a condição de processamento
• Proteção de bloqueio ligada à porta de proteção para evitar que a máquina funcione enquanto as portas estiverem abertas
• Proteção eletrónica contra sobrecarga
• Protecção da ligação à terra para eliminar o risco de choque elétrico para o operador
• Motores de engrenagem de máquinas de alta qualidade
• Bomba de vácuo de máquina de alta qualidade
• Graduador de camas de alta qualidade, fornecer desempenho duradouro e estável
• Coletor de poeira para limpeza de cápsulas e resíduos defeituosos
• Recolector de pó para reciclagem de resíduos de pó
• Estruturas de máquinas de aço inoxidável, montadas numa almofada de choque de borracha
• Verificação da conformidade MD emitida pela SGS (marcação CE)
• Arquivo de validação das BPF (pacote que inclui IQ, OQ, PQ)

Apenas para o modelo C básico:

- Bloqueio do modo para evitar que o operador manipule incorretamente a máquina no modo de depuração.

- Ecrã táctil com cobertura de proteção que permite uma operação fácil

- PLC.

Atualizar para o modelo E:

- FDA CFR211 assinatura eletrónica, registo eletrónico

- HD de alta capacidade pode ser gravado mensagem, atender CGMP e FDA

- Preparar com o servidor OPC, cliente OPC

Nova torre central concebida
Anel de vedação de bico duplo para eixos de movimento único, dá um desempenho de vedação muito maior do que nunca.

Cama interna de ranhuras laterais duplas (patente chinesa)
As peças de enchimento adotam uma camina interna de ranhura de lado duplo, para garantir a força igual para o mecanismo de operação de enchimento, melhorar a pressão de enchimento e a precisão da dose e aumentar a vida útil da máquina.

Parte de preenchimento e tampão em pó
Homogeneizador de pó (patente chinesa) dentro da câmara de pó, garante a distribuição uniforme do pó de enchimento, mesmo com mau fluxo de pó.



Novo dispositivo de descarga de cápsulas
Adota estrutura mecânica acionada com motor principal, evitar poluição por pó da cápsula de sopro.

Estação de limpeza de segmentos
A estação é limpa com uma explosão de ar antes de entrar na próxima curva.

Caixa de operação
Modelo C com ecrã táctil
