Máquina semiautomática de enchimento de cápsulas de pó para produtos farmacêuticos

Semi-automáticoMáquina de enchimento de cápsulas em pó para produtos farmacêuticos

Descrição do produto da máquina de enchimento de cápsulas

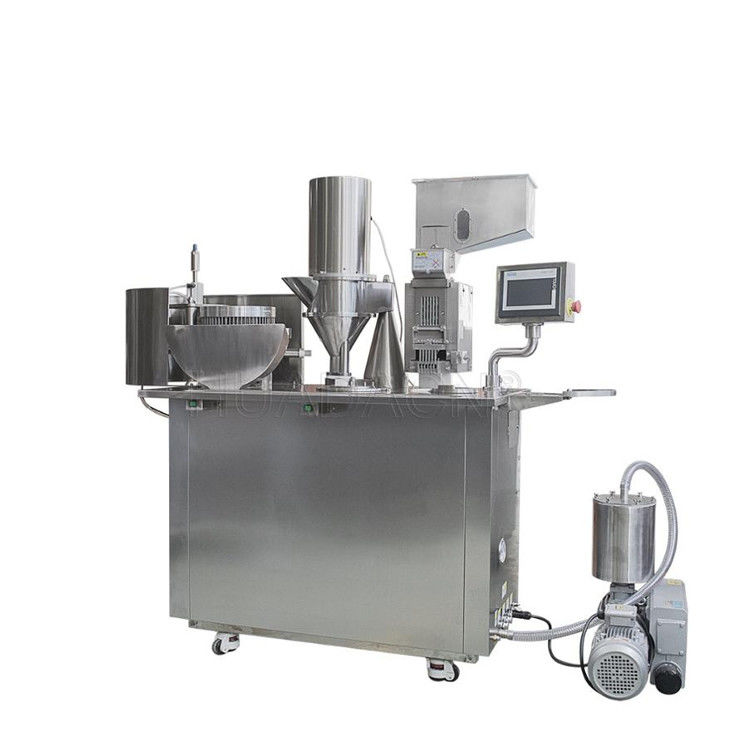

A máquina de enchimento de cápsulas semi-automática SED-BJ-III-A é uma máquina especial de enchimento de cápsulas, adequada para enchimento de cápsulas de pó e grânulos em pequenas e médias fábricas farmacêuticas,Laboratório de preparação hospitalar, etc. E pode completar a costura da cápsula, separando, preenchendo, bloqueando, etc.

A máquina adota PLC, tela sensível ao toque, mudança de velocidade de transdução sem passos e contador automático eletrônico.A máquina é feita de aço inoxidável 304, em conformidade com os requisitos das BPF.

Parâmetros técnicos da máquina de enchimento de cápsulas

Função das partes principais

Mecanismo de semeadura em cápsula
A função deste mecanismo consiste em retirar as cápsulas vazias do bunker para o tubo de semeadura da cápsula, sob o qual há um interruptor de regulação por parafuso.Quando o tubo de semeadura da cápsula é accionado pelo engrenagem do sector e cai para o fundo, o interruptor enviará uma linha de cápsulas (7 peças por linha de cápsulas 1#, 2#, 5 peças por linha de cápsulas 00#, 6 peças por linha de cápsulas 0#).O interruptor fechará o tubo de semeadura da cápsula. The capsules which have dropped on the capsule comb will be pushed forward to the position of direction-changing under the action of the capsule-pushing board and the capsules will drop into the capsule disk (the body downwards and the cap upwards) when they are pushed and pressed downwards by the capsule-pressing head. (Ver figuras 2 e 3) Há uma corrente de ar de pressão negativa na parte inferior do disco da cápsula, quando as cápsulas são pressionadas para baixo pela cabeça de pressão da cápsula e deixam o pente da cápsula,serão absorvidos nos discos da cápsula pela ação da corrente de ar nos furos do disco da cápsula.Porque um pequeno passo no buraco do disco superior da cápsula para a tampa da cápsula e mantém-na no disco superior da cápsula,Mas o corpo da cápsula continua a deslizar para o buraco do disco inferior da cápsula sob a ação do vácuo, este mecanismo termina o arranjo, a mudança de direcção e a separação das cápsulas.

O motor de regulação de velocidade do conversor individual impulsiona a cam, a barra de balanço e o mecanismo de ratel para fazer este mecanismo funcionar.o ratel também vai empurrar em um dente (que está fazendo o disco cápsula empurrar em um buraco linha), e, entretanto, a câmara irá conduzir a barra de balanço para fazer a barra de balanço funcionar por um ciclo (ver Figura 4 e Figura 5).

Este mecanismo tem um sistema de controle de programação, por isso, quando o disco da cápsula é cheio de cápsulas, este mecanismo vai parar automaticamente, e também pode parar manualmente quando precisa parar.A velocidade desta máquina pode ser regulada através do botão no console e pode ser exibida através do conversor.

Se algumas cápsulas se separarem incompletamente, pode agitar o disco da cápsula com a mão 2 a 3 vezes para separá-las completamente sob a absorção de vácuo.

Esta máquina tem um par de molde e um par de disco de cápsula com ele ao deixar a fábrica, o usuário pode escolher e encomendar outro molde e disco de cápsula de acordo com o catálogo de peças.(Ver Figura 12 e Figura 13)




Diferença: Dispositivo 00# 5 furos por linha, o disco de cápsula 5×60=300 furos, o disco de dedal 300 agulhas, dispositivo 0# 6 furos por linha, o disco de cápsula 6×60=360 furos, o disco de dedal 360 agulhas,e cabeça de pressão de cápsula correspondente, tábua de empurrão de cápsulas, pente de cápsulas e interruptor são todas as 6 linhas.

Dispositivo 1#, 2#, 3# 7 buracos em cada linha, o disco cápsula 7×60=420 buracos, o disco dedal 420 agulhas, e correspondentemente todas as partes são 7 linhas.

Mecanismo de enchimento

A função deste mecanismo é encher a droga na cápsula vazia no disco da cápsula automaticamente e na ordem adequada.Com um motor de regulação de velocidade do conversor (sua velocidade de rotação é exibida no painel de toque) fixado no bunker impulsiona a hélice para forçar a droga a ser preenchida na cápsula vaziaA plataforma giratória inferior impulsiona o disco da cápsula para girar, a plataforma giratória inferior também é impulsionada para girar por um motor de regulação de velocidade do conversor.A plataforma giratória inferior faz com que o disco cápsula girar um círculo sob a boca de alimentação, que é controlado pelo comando de contagem do interruptor de indução (o contador é definido em 30 vezes).O bunker será empurrado para o disco da cápsula pelo cilindro., após a colocação do bunker no seu lugar, o motor giratório e o motor do bunker são ligados automaticamente (ver figuras 6 e 7),e eles vão parar automaticamente depois do disco da cápsula gira um círculo, e, entretanto, o cilindro puxará o bunker e o fará retirar-se do disco da cápsula.

Ajuste do volume de enchimento Pode ajustar a velocidade do motor de abastecimento e a velocidade do motor giratório de acordo com o volume de enchimento e as características de fluxo da droga.Se o medicamento for difícil de encher, pode ajustar o valor definido do contador em 60 ou 90, mas é definido em 30 (um círculo) antes da máquina sair da fábrica.


Mecanismo de bloqueio
A função deste mecanismo é bloquear a cápsula que está cheia de droga (ou seja, fechar o disco superior e o disco inferior).e depois empurrar o disco da cápsula com a mão para fazer o dedal redefinir, empurrar a cápsula para fora e fazê- la fluir para a caixa de recolha da cápsula (ver Figura 8).

Sistema de controlo pneumático

O primeiro passo da parte tripla é a filtragem de ar, o segundo passo é a regulação da pressão, e o terceiro passo é a lubrificação do sistema de circuito de abastecimento de gás de névoa de óleo gaseificado,O tubo regulador de óleo pode geralmente expulsar uma gota de óleo a cada 1 ~ 3 minutos (assim como o óleo da máquina comum).

A válvula do pedal controla a ação do cilindro de bloqueio. Quando você pisar na válvula do pedal, o cilindro de bloqueio empurra para fora para bloquear a cápsula.O pistão do cilindro vai recuar.

A válvula eletromagnética é comandada pelo sistema elétrico e é utilizada para controlar a ação do bunker de enchimento.Há duas válvulas de aceleração unidirecional na saída da válvula eletromagnética, que são utilizados para controlar a velocidade de circulação do cilindro (ver figura 9).




Sistema de controlo elétrico

• Breve Introdução

Esta máquina adota um sistema de quatro fios trifásico de 400 V 50 Hz e um fio para proteção do solo.

Esta máquina adota o conversor de velocidade regulação motor stop drive a respectiva parte de condução para operação e tornar a manutenção fácil.

• Instruções esquemáticas do sistema de controlo elétrico: (ver figura 11)

O arranque e a parada da bomba de vácuo são orientados por um par de botões de fixação e inclinação no painel, que estão interligados com um contato de ar condicionado na caixa.Quando o botão ON (2) for pressionado, a bomba de vácuo arranca e bloqueia-se automaticamente, enquanto a válvula eletromagnética funciona.a bomba de vácuo vai parar de funcionar (há uma válvula de filtro no sistema de tubulação de vácuo para evitar que pedaços da cápsula entrem na bomba de vácuoÉ equipado com um medidor de vácuo para exibir a pressão do sistema).

Iniciação e paragem da bomba de ar (tem o mesmo princípio que o sistema de bomba de vácuo).

Iniciação e interrupção da semeadura em cápsula:O mecanismo de semeadura de cápsulas toma o motor individual como força motriz e a velocidade de rotação é controlada por um conversor e é regulada através de um botão. Quando ON (3) é pressionado para baixo, o mecanismo de semeadura de cápsulas será iniciado.Após iniciar o mecanismo de semeadura cápsula irá executar automaticamente em um circuito (ou seja, 60 vezes), o contador será ajustado a 60 vezes de controlo antes de parar automaticamente a máquina.

Iniciação e interrupção do enchimento: o mecanismo de enchimento adota dois motores reguladores de velocidade sem passos para conduzir separadamente a parte do bunker e a parte da plataforma giratória, e possui o cilindro,a válvula eletromagnética e o contador para corresponder à sua lei do ciclo de funcionamentoAs velocidades de funcionamento do bunker e da plataforma giratória serão exibidas no medidor de revolução separadamente.

Quando o botão ON (1) é pressionado, a válvula eletromagnética atrai e abre o circuito de gás para fornecer ar ao cilindro e o cilindro empurra o bunker para a plataforma giratória.Quando o cilindro se move, a unidade de atraso de tempo irá tempo para ele (a unidade de atraso de tempo é definido em 2 segundos antes de sair da fábrica).Ou seja, instruir o motor giratório e o motor do bunker para começar a funcionar. Neste momento, o contador começará a contar para a plataforma giratória. Depois que a plataforma giratória gira para o local definido (é definido em 30 vezes antes da máquina sair da fábrica,ou seja, a plataforma giratória executa um ciclo), the turntable motor and bunker motor will stop rotating at the same time and the electromagnetic valve will return to its place to make cylinder move and draw the bunker backwards to make it return to its place.

Dispositivo de proteção: Este dispositivo de proteção é utilizado para impedir que mãos ou materiais duros entrem no mecanismo da cabeça de semeadura da cápsula durante a execução. The structure is that a protective door covers the working surface of the capsule-sowing head and a micro-limit switch interlocked with the capsule-sowing control circuit is fixed at the bottom of the door shaft (in the machine body)Quando a porta é aberta, o motor de semeadura da cápsula para imediatamente, a lâmpada indicadora (9) no painel brilha.
