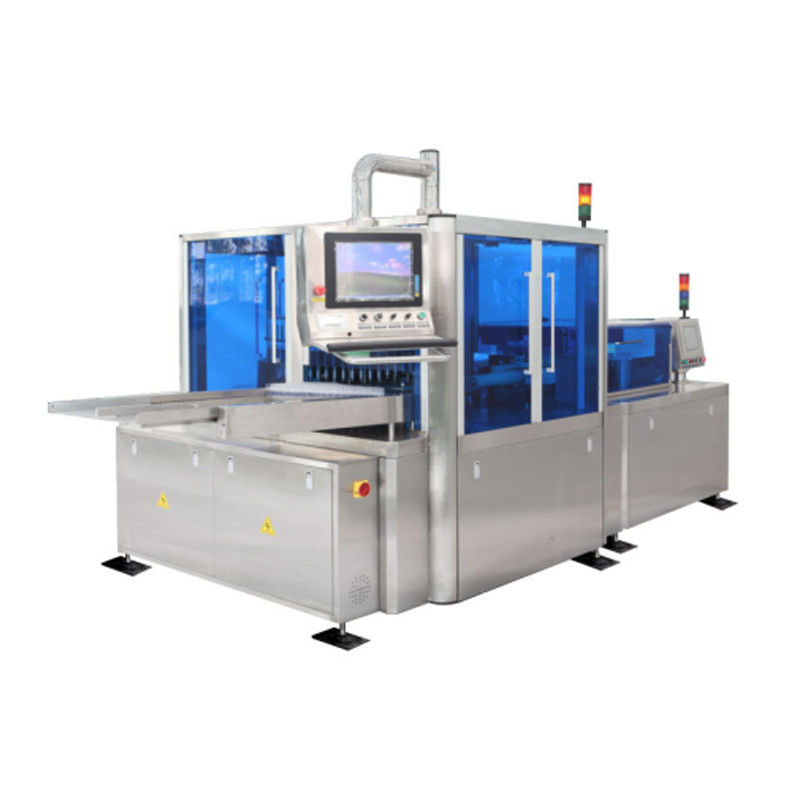

Máquina de inspecção de ampola totalmente automática

Visão geral do produto da máquina de inspecção

O equipamento é utilizado principalmente para a detecção de objetos estranhos na indústria farmacêutica.com especificações aplicáveis de 1 ml a 20 mlOs itens de detecção incluem objetos estranhos visíveis, tais como fragmentos de vidro de droga, pelos, manchas pretas e nódulos brancos.e a precisão teórica da detecção atinge 0.1um; Exigem que a condutividade da solução medicamentosa seja superior a 5us/cm (alguns livros afirmam que a condutividade da solução medicamentosa deve ser superior a este valor).

Parâmetros do produto da máquina de inspecção

Princípio de funcionamento

Após o objeto detectado ser enviado para a correia transportadora, é transportado pela correia transportadora através de um guincho para a roda de alimentação da garrafa,e, em seguida, transportado para o assento correspondente da garrafa na área de inspecção da plataforma giratória pela roda de alimentação da garrafaA cabeça de pressão correspondente pressiona o objeto detectado através da camada superior, de modo que a cabeça de pressão, o objeto detectado e o assento da garrafa estejam em linha reta.O objeto detectado e a cabeça de pressão correspondente e o assento da garrafa giram com a plateia. Quando alcança a posição de rotação da garrafa, o motor de rotação da garrafa gira o banco da garrafa correspondente do objeto detectado a alta velocidade,causando a rotação do objeto detectado a alta velocidade. Antes de entrar na detecção fotoelétrica, o eixo de rotação correspondente da garrafa do objeto detectado é travado pelo travão,Fazer com que o objeto detectado pare de girar enquanto o líquido dentro da garrafa ainda está a girarNeste momento, o objeto detectado entra na área de detecção fotoelétrica e a fonte de luz brilha continuamente sobre o objeto detectado.A câmara industrial tira fotos de alta velocidade do objeto detectadoSe houver alguma impureza no líquido dentro do objeto detectado, pode ser determinada pela comparação de vários quadros de imagens.As imagens captadas por câmaras industriais podem também determinar se o nível do líquido satisfaz os requisitos.

O objeto detectado passa por vários conjuntos de zonas de detecção fotoelétrica.O objeto detectado será considerado um produto não conforme.Quando o objeto detectado está prestes a mover-se para a roda de distribuição da garrafa, a cabeça de pressão correspondente do objeto detectado é liberada pela camada superior,e o objeto detectado entra na roda de distribuição da garrafaA roda de distribuição do frasco está ligada ao parafuso de detecção de fugas e o medicamento é transportado para o parafuso de detecção de fugas.Com a cooperação da cerca de torção de alimentação da garrafa e o parafusoEm seguida, o medicamento é testado para selar através de oscilação e quatro estações de detecção de fugas.Qualquer estação de detecção de fugas que detecte um produto não conforme é denominada produto não conformeApós passar pela cerca torcida do frasco de distribuição, o medicamento é transformado de um estado horizontal deitado para um estado vertical.que utiliza o princípio da sucção a vácuo para raspar resíduosA bomba de vácuo fornece vácuo; o sistema de controlo entrega a droga para o canal correspondente com base nos resultados da inspecção da lâmpada e detecção de fugas.Se o resultado da detecção de fugas for superior ao da inspecção da lâmpada, ou seja, a droga é julgada como sucata pela estação de detecção de vazamento, em seguida, a droga é transportada para o canal de sucata para detecção de vazamento.
