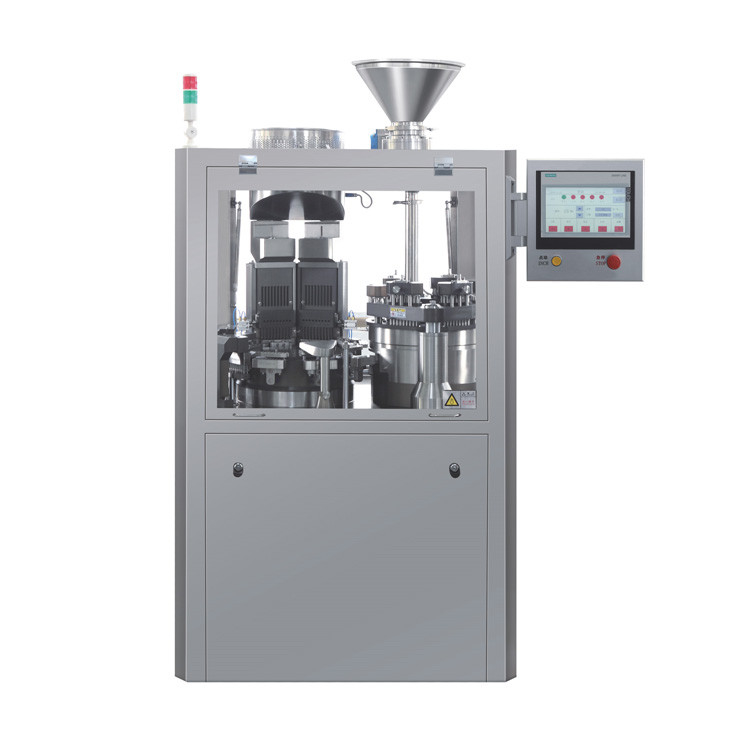

Descrição do produto da máquina de enchimento de cápsulas
A máquina automática de enchimento de cápsulas SED-2500J-B produzida pela nossa empresa é o produto inovador da terceira geração após muitas inovações e melhorias.
O novo produto é equipado com tecnologias avançadas e uma configuração perfeita.Mas também tem cinco peças de inovação, três dos quais receberam o certificado de patente de modelo de utilidade pela administração nacional de propriedade intelectual da RPC em 11 de maio de 2016.
A inovadora máquina automática de enchimento de cápsulas NJP-1200C, cujo desempenho e qualidade atingiram o nível mais alto da indústria nacional,Passou a inspecção do Centro de Inspecção da Qualidade dos Produtos de Máquinas de Embalagem de Zhejiang.
Parâmetros do produto da máquina de enchimento de cápsulas
| Modelo: |
SED-2500J-B
|
| Capacidade: |
150000 cápsulas/hora
|
| Manchine adequado para: |
Tamanho da cápsula#00 a 5 Cápsula de segurança A-E
|
| Fonte de alimentação: |
380V 50Hz (pode ser alterado dependem da sua exigência) |
| Consumo de energia: |
8KW
|
| Padrão de ruído: |
≤ 75 dB (A) |
| Peso: |
1500 kg
|
| Dimensão superior do carril: |
1100 × 120 × 2000 mm
|
Princípio de funcionamento da máquina de enchimento de cápsulas
O princípio de funcionamento da máquina automática de enchimento de cápsulas divide- se em duas partes, que são o movimento da cápsula e o enchimento do medicamento:
1Movimento da cápsula
Durante o processo de enchimento da máquina de enchimento de cápsulas intermitentes, o movimento da cápsula depende da caixa de indexação para rotação intermitente e descontínua.O volume de enchimento da cápsula é determinado principalmente pelo volume do
A cápsula oculta está na abóbora da cápsula, a placa principal move-se para cima e para baixo, a cápsula entra na ranhura do guia da cápsula pela sua própria gravidade,e então o garfo horizontal e o plugue vertical fazer a tampa da cápsula para cima e o
O corpo da cápsula e a tampa da cápsula são separados sob a ação do dispositivo e, em seguida, o módulo entra na estação de enchimento de pó.
2- Enchimento de droga.
O sensor no anel de retenção de pó controla a barra de alimentação de parafuso acima dele e o medicamento é continuamente adicionado para manter a altura do pó na posição constante do anel de retenção de pó.empurrar a coluna de droga para dentro do corpo da cápsulaDepois disso,
entra na rejeição da cápsula, bloqueio da cápsula, descarga da cápsula terminada, estação de limpeza do módulo por turno, e depois entra em uma nova rodada do ciclo da estação, e o ciclo começa de novo e de novo.
Principais características da máquina de enchimento de cápsulas
1A abertura e o bloqueio da cápsula podem ser controlados automaticamente, o que é seguro e conveniente.
2. Equipado com sistema de controlo de inch, o que torna fácil e conveniente para limpeza, carregamento e descarregamento de matrizes superiores e inferiores.
3. Equipado com sistema de segurança de controlo de portão e sistema de segurança de falha mecânica, que fornece funções de alarme automático e desligamento.
4Alarme automático e desligamento serão ativados quando faltarem cápsulas vazias ou pó.
5. funções ricas concebidas na HMI, incluindo funções de contagem e exibição durante a produção, e é capaz de ligar com a impressora, se necessário,para informações de impressão, incluindo a data de produção, número do lote, quantidade, etc.
6A câmara de separação das cápsulas é accionada por um carril de guia de vedação, que pode impedir que cápsulas defeituosas e poeira entrem na câmara durante a dispersão das cápsulas,assegurar a estabilidade da operação.
7Os eixos de absorção da cápsula, empurrando, bloqueando, bem como a cápsula defeituosa rejeitando são todos selados com duas camadas de anel de vedação,com um diâmetro superior a 50 mm,, e a segunda vedação utiliza um anel de vedação de borracha de silicone importada (SIL) para impedir que o pó entre nos rolamentos,que resolveu efetivamente o problema dos danos ao rolamento e do engarrafamento do eixo devido ao vazamento de pó.
8Os dois eixos horizontais da plataforma giratória totalmente fechada de alta precisão adotam rolamentos sem óleo de PTFE.que são selados com um anel de vedação de borracha de silicone importada (SIL) para impedir que o pó entre na sala interna da plataforma giratória, assegurando a precisão de funcionamento da plataforma giratória, sem necessidade de manter e adicionar lubrificação permanentemente.
9As câmaras de avião estão a funcionar no modo de trilhos duplos, onde os dois eixos são executados separadamente.Pode melhorar a precisão da operação e, entretanto, eliminar a possibilidade de colisão entre o dado inferior e o disco de dosagem.
10O divisor de camas de alta precisão utiliza a cabeça de divisão óptica da Zeiss alemã.que garantiu a precisão de divisão da plataforma giratória e disco de dosagem enquanto a máquina funciona rápidoA maior precisão do divisor de camas também proporciona à máquina uma vida útil mais longa.
11As camas de operação são todas processadas com 20crmoti carburizante e tratamento de apagamento, e, em seguida, usinados em máquina de rectificação CNC de uma só vez,que garantiu a precisão e a unidade das camas e proporcionou uma vida útil mais longa.
Demonstração do produto da máquina de enchimento de cápsulas
Aplicação da máquina de enchimento de cápsulas
